Details

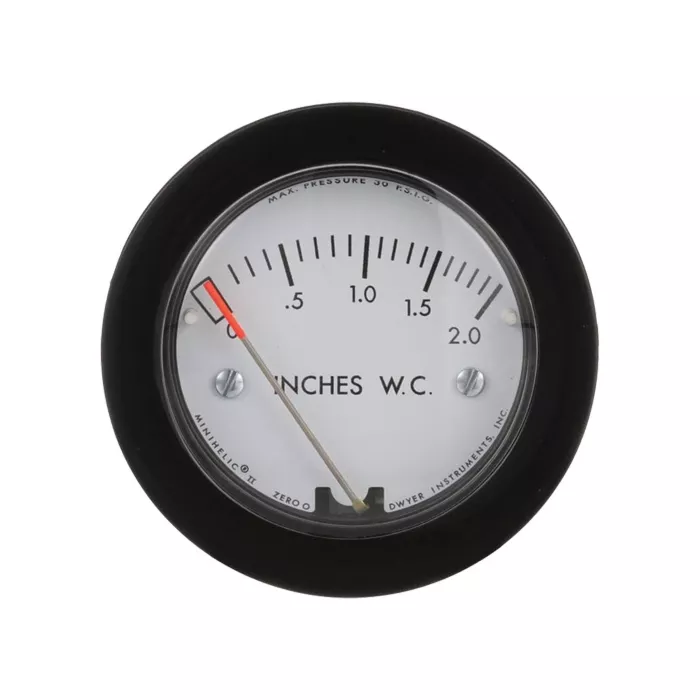

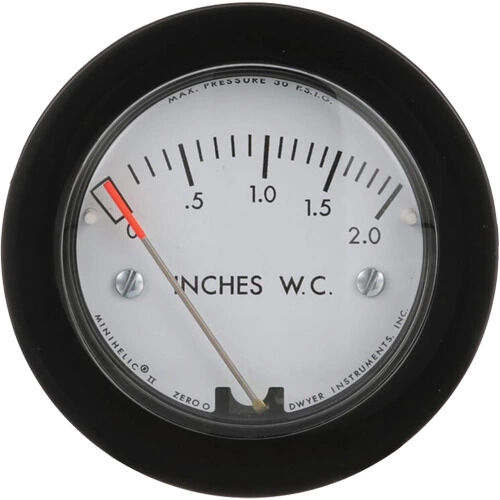

Manomètre différentiel MinihelicMD II
- Boîtier moulé à partir d'un minéral résistant et de nylon armé de verre
- Butées en caoutchouc prévenant la sur-course et les dommages du pointeur
- Lentille à grand angle amovible
- Échelle de précision imprimée à l'aide d'un procédé lithographique facile à lire
- Pointeur rouge fabriqué à partir d'un tube en aluminium thermotraité facile à voir
- Assemblage de type « arceau » servant de monture à l'hélice, aux montages de l'hélice et à la tige du pointeur
- Montages sur rubis permettant le mouvement pratiquement sans friction de l'hélice
- L'hélice peut tourner librement à l'aide des montages rubis et s'aligner au champ magnétique pour transmettre l'indication de la pression au pointeur
- Vis de remise à zéro placée à l'arrière de la lentille amovible, éliminant le risque d'altération
- Pince de fixation du ressort de réglage étalonnée à l'usine et permettant l'étalonnage approprié de l'appareil
- Diaphragme en caoutchouc de silicone offrant une réponse précise à une grande plage de températures sous des pressions très basses et incorporant un dispositif de protection contre la surpression
- Supports en aluminium léger sur les deux côtés du diaphragme minimisant la sensibilité à la position ou l'orientation et aidant à définir l'aire de pression
- Ressort à lames multiples réagissant à la pression exercée sur le diaphragme
- Robinet à basse pression avec raccord vers la chambre arrière
- Ressort hélicoïdal offrant un raccord robuste entre le diaphragme et le ressort de réglage
- Monture magnétique en céramique avec support moulé placés à l'extrémité du ressort de réglage servant à faire tourner l'hélice sans lien mécanique direct
- Robinet haute pression raccordant la chambre avant à l'aide d'un passage dans l'étui en plastique et d'un anneau d'étanchéité moulé installé sur le rebord du diaphragme
